概述
UWB网关
产品描述 |
UWB PDOA定位基站可广泛应用于物联网的二维或三维定位中。可支持半双工通信、全双工通信。网关支持10/100m以太网连接云服务器。 设备内部集成了蓝牙芯片并配备UWB基带处理芯片,实现UWB数据传输,平面定位和定位测距等功能。设备支持蓝牙和uwb双模通讯,主要用于医疗,工厂,办公等各种二维定位场景中,也可用于仓储物流等三维定位场景中。 |

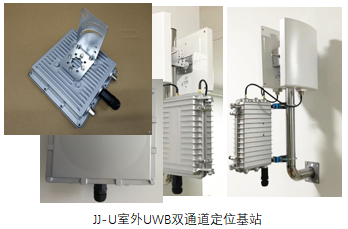

室外双通道远距离定位基站可广泛应用于物联网的一维定位中。可支持半双工通信、全双工通信。网关支持10/100m以太网连接云服务器。 设备内部集成了蓝牙芯片并配备UWB基带处理芯片,实现UWB数据传输和定位测距等功能。设备支持蓝牙和uwb双模通讯,主要用于隧道/管廊/地铁等一维定位场景中。 |
||||||||||||
产品特色 |
单基站支持二维定位,不需要多台UWB基站即可实现;减少了设备数量和施工布线成本。单基站覆盖距离远,覆盖直径依照现场环境最高可达30~60米;大大的降低了设备数量和施工成本定位精度最高至30cm;相对WiFi、蓝牙定位精度更高稳定性更好。运维方便;支持手机小程序配置管理,同时支持AC集中管理。安装方便:吸顶安装减少施工安装的难度和成本。供电方便,支持标准的POE48V网线供电和回传数据;减少施工布线成本 |
单基站支持一维定位,不需要2台UWB基站即可实现;减少了设备数量和施工布线成本。单基站覆盖距离远,覆盖直径可达800米;大大的降低了设备数量和施工成本。定位精度为30cm;相对WiFi、蓝牙定位精度更高稳定性更好。防护等级IP67;满足在隧道、管廊、地铁等场景的恶劣环境中使用。运维方便;支持手机小程序配置管理,同时支持AC集中管理。安装方便:天线基站可以一起安装固定到一根安装固定到一根L型支架上,大大减少施工安装的难度和成本。供电方便,支持标准的POE48V网线供电和回传数据;减少施工布线成本。 |
||||||||||||
工作环境 |
1、固定于无显著摇动或冲击振动的地方,平固定于天花板; 2、使用环境无破坏绝缘防护结构的气体或蒸汽; 3、使用环境无腐蚀性。 |
1、固定于无显著摇动或冲击振动的地方; 2、使用环境无破坏绝缘防护结构的气体或蒸汽; 3、使用环境无腐蚀性。 |
||||||||||||
电气规格 | 供电方式 | POE48V | 供电方式 | POE48V | ||||||||||
工作温度 | -20℃—70℃ | 工作温度 | -20℃—70℃ | |||||||||||
工作湿度 | 0-95%,无凝露 | 工作湿度 | 0-95%,无凝露 | |||||||||||
功耗 | 小于3W | 功耗 | 小于3W | |||||||||||
技术参数 | 主控MCU | ARM 32位 M4 | 主控MCU | ARM 32位 M4 | ||||||||||
工作频率 | BLE:2.4GHz;UWB:6.0 to 6.5 GHz | 工作频率 | BLE:2.4GHz;UWB:3.5 to 6.5 GHz | |||||||||||
发射功率 | BLE:8dBm UWB:-10dBm | 发射功率 | BLE:8dBm UWB:-10dBm | |||||||||||
协议 | BLE5.0 802.15.4 | 协议 | BLE5.0 802.15.4 | |||||||||||
接收灵敏度 | BLE:<-101dBm UWB: <-110dBm | 接收灵敏度 | BLE:<-101dBm UWB: <-110dBm | |||||||||||
传输距离* | BLE:200m ; UWB:40m | 传输距离* | BLE:200m ; UWB:400m | |||||||||||
加密方式 | 支持AES加密 | 加密方式 | 支持AES加密 | |||||||||||
UWB通道 | 5, 9 | UWB通道 | 1, 2, 3, 4, 5, 7 | |||||||||||
UWB速率 | 850 kbps, 6.8 Mbps | UWB速率 | 110 kbps, 850 kbps, 6.8 Mbps | |||||||||||
覆盖半径 | 大于30m | 覆盖半径 | 大于300m | |||||||||||
测距精度 | 大于30cm | 测距精度 | 30cm | |||||||||||
物理参数 | 产品尺寸 | 230*230*40mm | 产品尺寸 | 210*130*60 | ||||||||||
颜色 | 白色 | 颜色 | 银色 | |||||||||||
重量 | 500g | 重量 | 1200g | |||||||||||
材质 | ABS | 材质 | 铸铝 | |||||||||||
防护等级 | IP67 | |||||||||||||
其他参数 | 入网方式 | LAN口(10M/100M) | 入网方式 | LAN口(10M/100M) | ||||||||||
网络类型 | DHCP或静态IP | 网络类型 | DHCP或静态IP | |||||||||||
网络传输 | UDP | 网络传输 | UDP | |||||||||||
天线 | 内置天线矩阵 | 天线 | 定向板状天线 | |||||||||||
天线增益 | 14dbi | |||||||||||||
天线接口 | N母头 | |||||||||||||
配置 | 指向IP | 支持域名、IP方式 | 指向IP | 支持域名、IP方式 | ||||||||||
空中升级 | 支持OTA | 空中升级 | 支持OTA | |||||||||||
配置方式 | 蓝牙小程序或AC配置 | 配置方式 | 蓝牙小程序或AC配置 | |||||||||||
接口 | 网络接口 | rg-45口 | UWB天线接口 | N头 | ||||||||||
网络接口 | rg-45口 |
